L Box

개요

L Box는 자주 필요하지만 각각 별도의 프로그램을 실행하기에는 번거로운 기술·연구 작업을 한곳에서 빠르게 처리할 수 있도록 만든 Windows 데스크톱 도구 모음입니다.

L Box v1.0.0은 DrLeeWorks 공식 GitHub Releases를 통해 ZIP 형식으로 배포됩니다.

주요 기능과 사용 예

아래 그림은 L Box 실행 화면입니다. 이미지 분석·변환에는 프로그램에 포함된 예제 이미지를 사용했으며, Text Counter에는 설명용 한글·영문 문장을 입력했습니다. 분석 결과는 예제 데이터에 대한 값입니다.

1) 필요한 도구를 한곳에서 선택

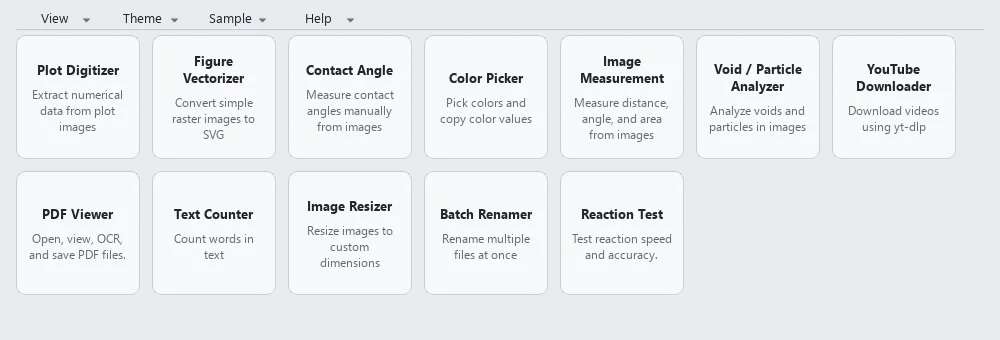

메인 화면에서 12개 도구 중 필요한 기능을 선택합니다. View 메뉴에서 General·Research 분류, 카드 크기와 정렬 방식을 바꿀 수 있으며, Sample 메뉴에서는 지원되는 이미지 도구의 예제를 열어볼 수 있습니다.

각 도구의 Guide에서 사용 방법을 확인하고, Back으로 도구 선택 화면에 돌아갈 수 있습니다.

2) 그래프 이미지에서 좌표 추출 — Plot Digitizer

논문이나 보고서의 그래프 이미지를 열고 Calibrate로 원점과 X·Y축 기준점, 축 범위를 지정합니다. 선형 또는 로그 축을 선택한 뒤 곡선 위의 점을 클릭하면 오른쪽 표에 XY 좌표가 추가됩니다. Export CSV로 좌표를 저장하거나 Copy로 표시가 포함된 이미지를 복사할 수 있습니다.

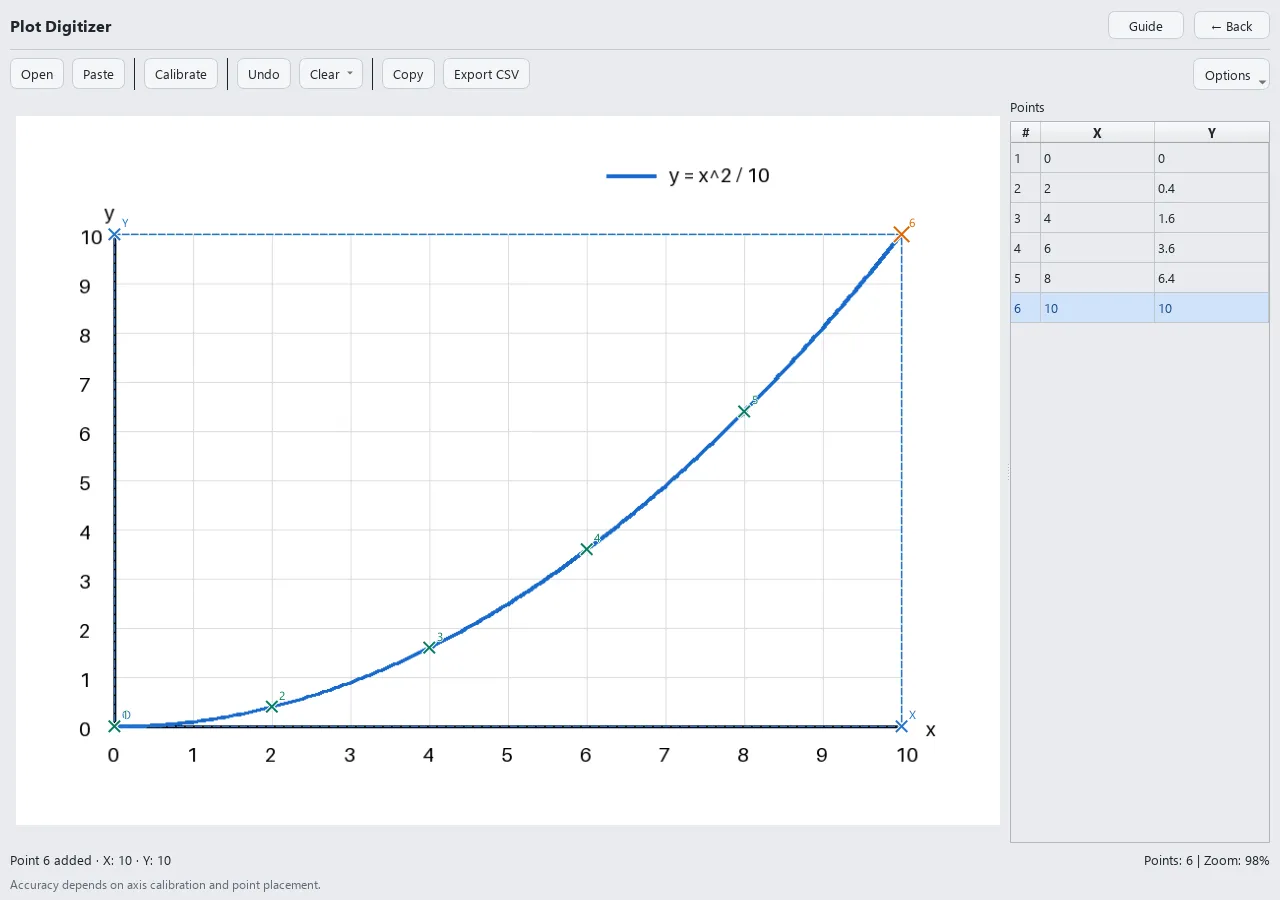

예제는 y = x² / 10 곡선의 여섯 점을 추출한 화면입니다. 실제 이미지에서는 축 보정과 점을 선택한 위치에 따라 오차가 발생할 수 있습니다.

3) 액적의 좌우 접촉각 측정 — Contact Angle

이미지를 연 뒤 Baseline으로 기준선을 지정하고, Left와 Right로 각 접촉점 근처의 액적 경계점을 선택합니다. Calculate를 누르면 좌우 접촉각과 평균값을 확인할 수 있습니다. 결과가 표시된 이미지는 Copy 또는 Save로 내보냅니다.

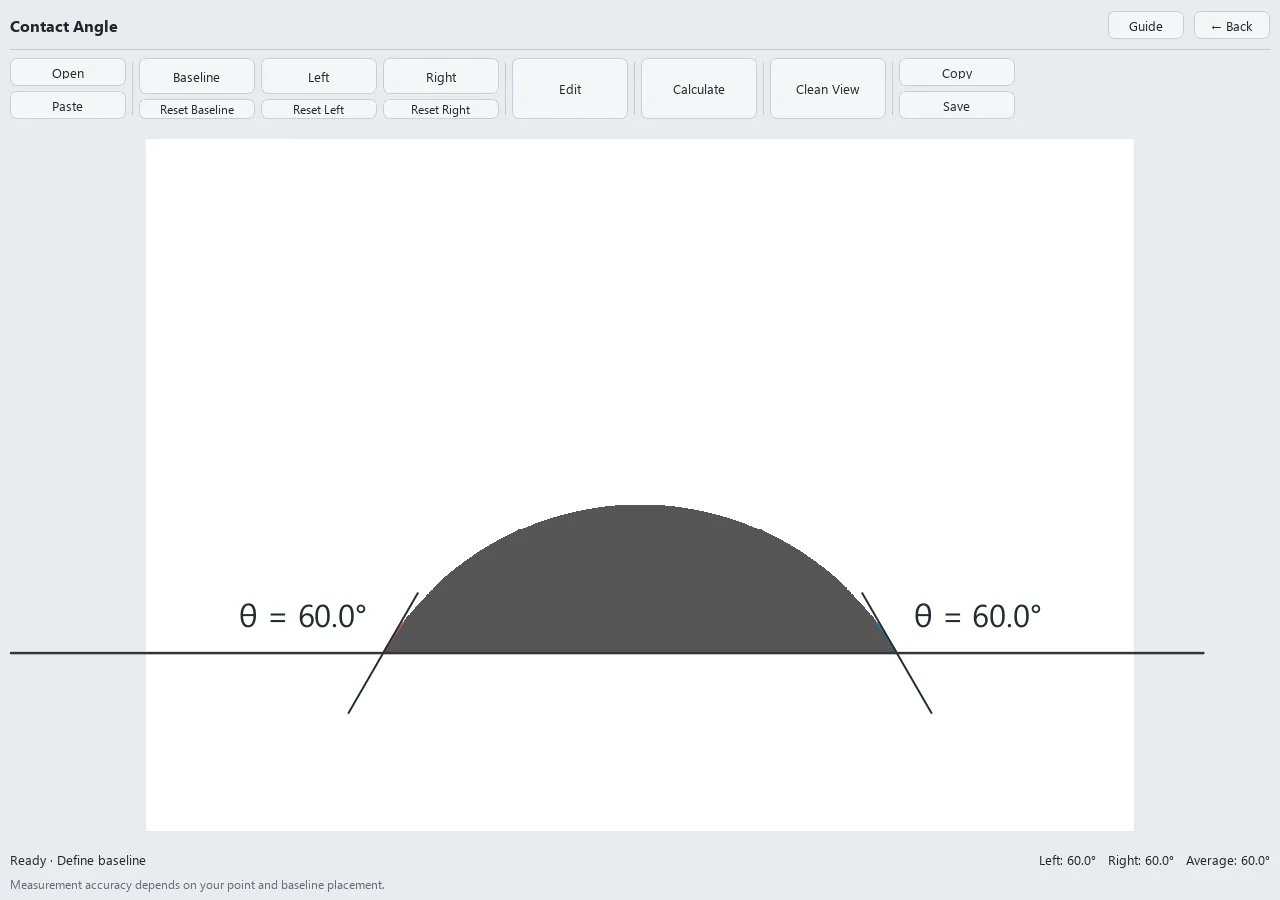

그림은 이론 접촉각이 60°인 예제의 계산 결과입니다. 액적 전체 윤곽보다 접촉점 가까이의 경계를 선택하고 기준선 위치를 확인하는 것이 중요합니다.

4) 이미지 속 길이·각도·면적 측정 — Image Measurement

Set Scale로 길이를 알고 있는 두 점과 실제 거리를 지정하면 픽셀 좌표를 실제 단위로 환산할 수 있습니다. Distance, Angle, Area 중 측정 방식을 선택하고 이미지 위에 점을 놓습니다. 면적은 다각형의 꼭짓점을 지정한 뒤 Enter 또는 더블 클릭으로 마무리합니다.

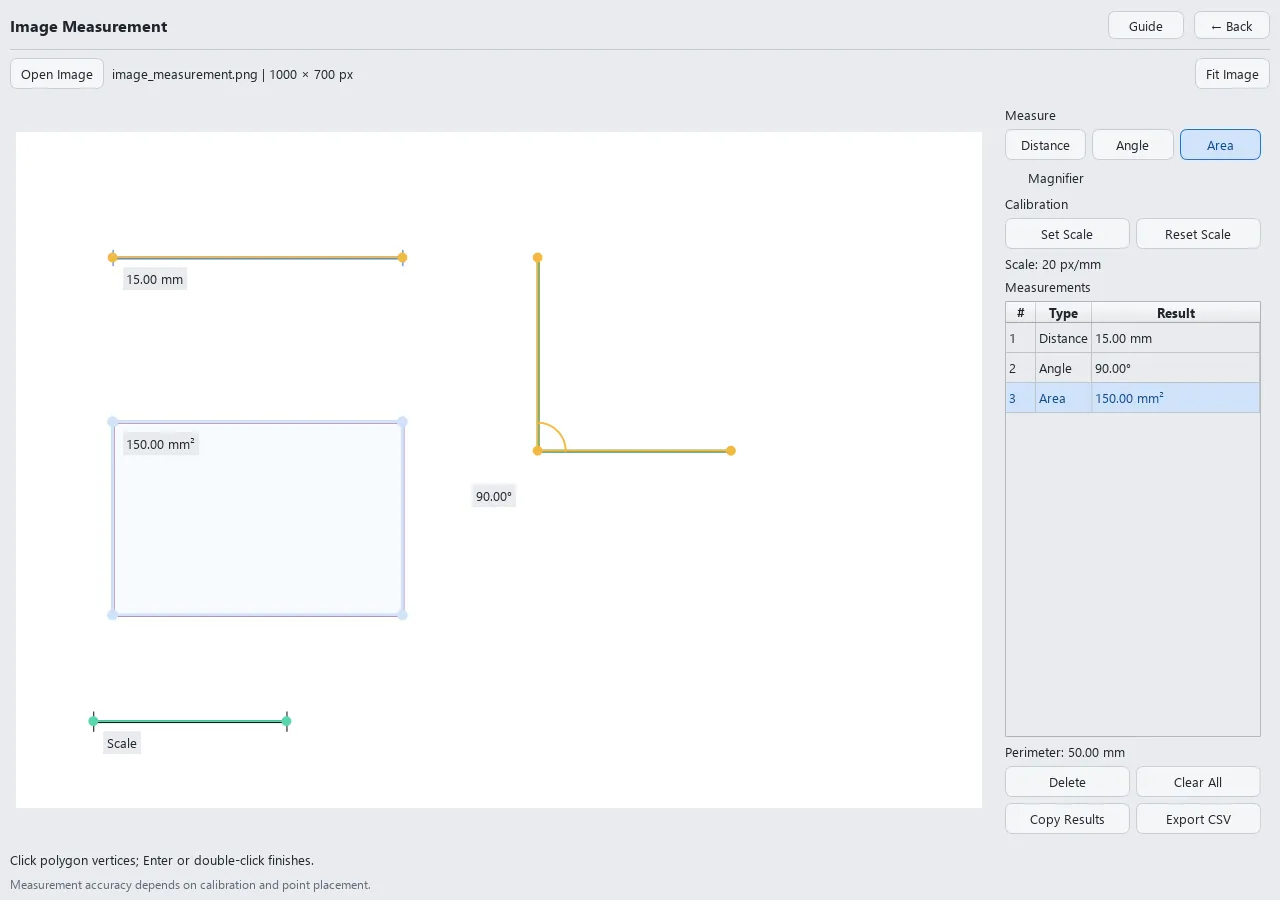

예제의 검은 기준 막대는 200 px = 10 mm입니다. 측정 결과와 둘레를 표에서 확인하고 Copy Results 또는 Export CSV로 내보낼 수 있습니다.

5) 기공·입자 분석 — Void / Particle Analyzer

Void 또는 Particle을 선택하고, 검출할 부분이 배경보다 어두운지 밝은지에 따라 Dark / Bright를 설정합니다. 임계값과 Minimum Area를 조절해 검출 영역을 확인한 뒤 Analyze를 누르면 원본 해상도로 분석합니다. 필요한 경우 Select ROI로 관심 영역을 지정하거나 Set Scale로 실제 단위를 설정할 수 있습니다.

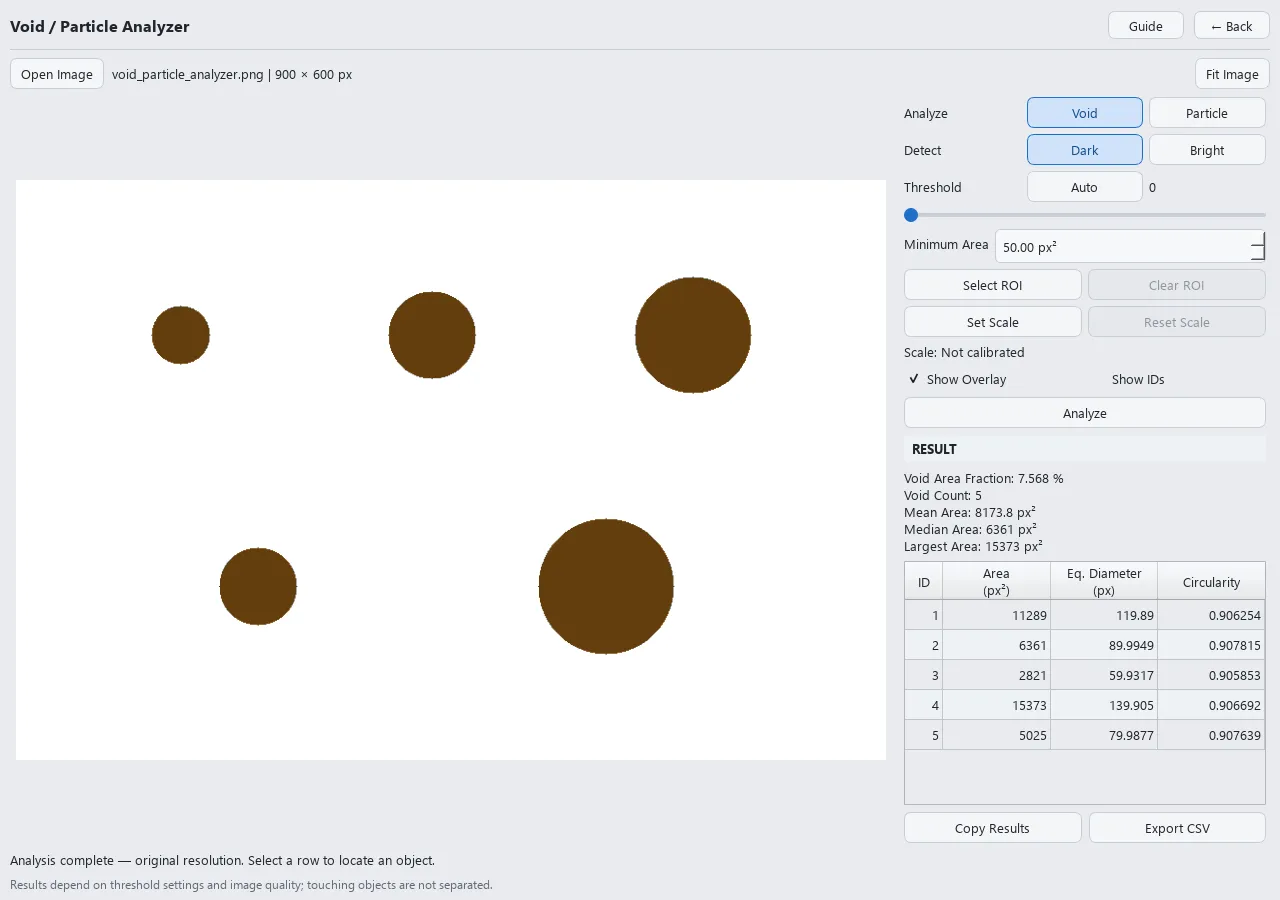

그림은 기본 Void / Dark 설정에서 어두운 원형 영역 다섯 개를 검출한 예제입니다. 면적률은 약 7.568%이며, 오른쪽 표에서 각 영역의 면적·등가 직경·원형도를 확인할 수 있습니다. 서로 붙어 있는 영역은 자동으로 분리되지 않습니다.

6) 이미지의 윤곽을 SVG로 변환 — Figure Vectorizer

단순한 고대비 그림이나 로고를 열고 임계값과 윤곽 옵션을 조절하면 벡터 미리보기를 확인할 수 있습니다. Preserve Corners로 모서리를 유지하고, 결과를 Copy SVG 또는 Save SVG로 내보냅니다.

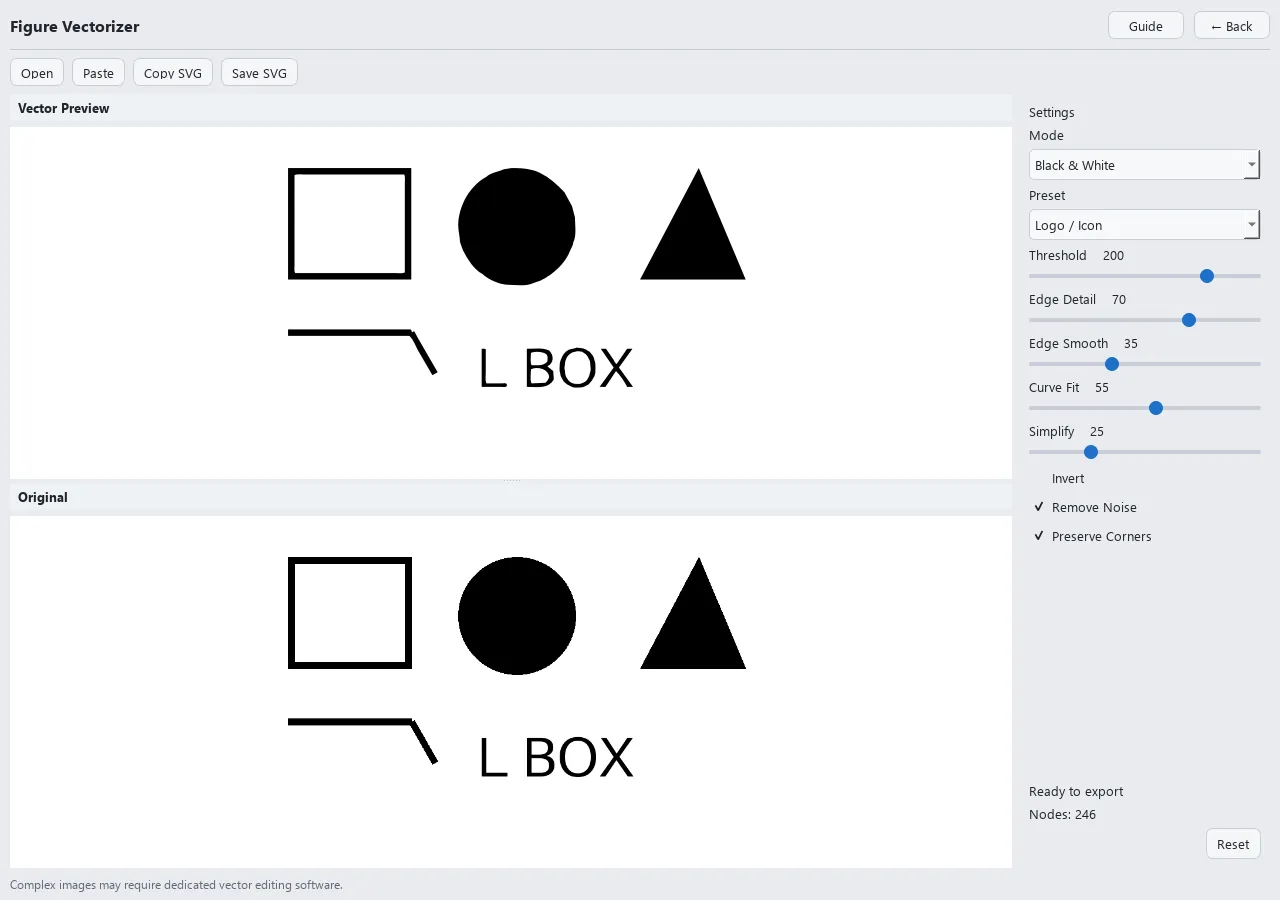

상단은 변환 결과, 하단은 원본입니다. 이미지 속 문자는 편집 가능한 텍스트로 인식되는 것이 아니라 윤곽 경로로 변환됩니다.

7) 이미지 크기·DPI·용량 조절 — Image Resizer

이미지를 열고 Pixels, Size, DPI, File Size 중 조절 기준을 선택합니다. 80·60·40·20% 프리셋 또는 Custom으로 목표값을 설정하고, 하단 TARGET에서 결과를 확인한 뒤 Save As로 저장합니다.

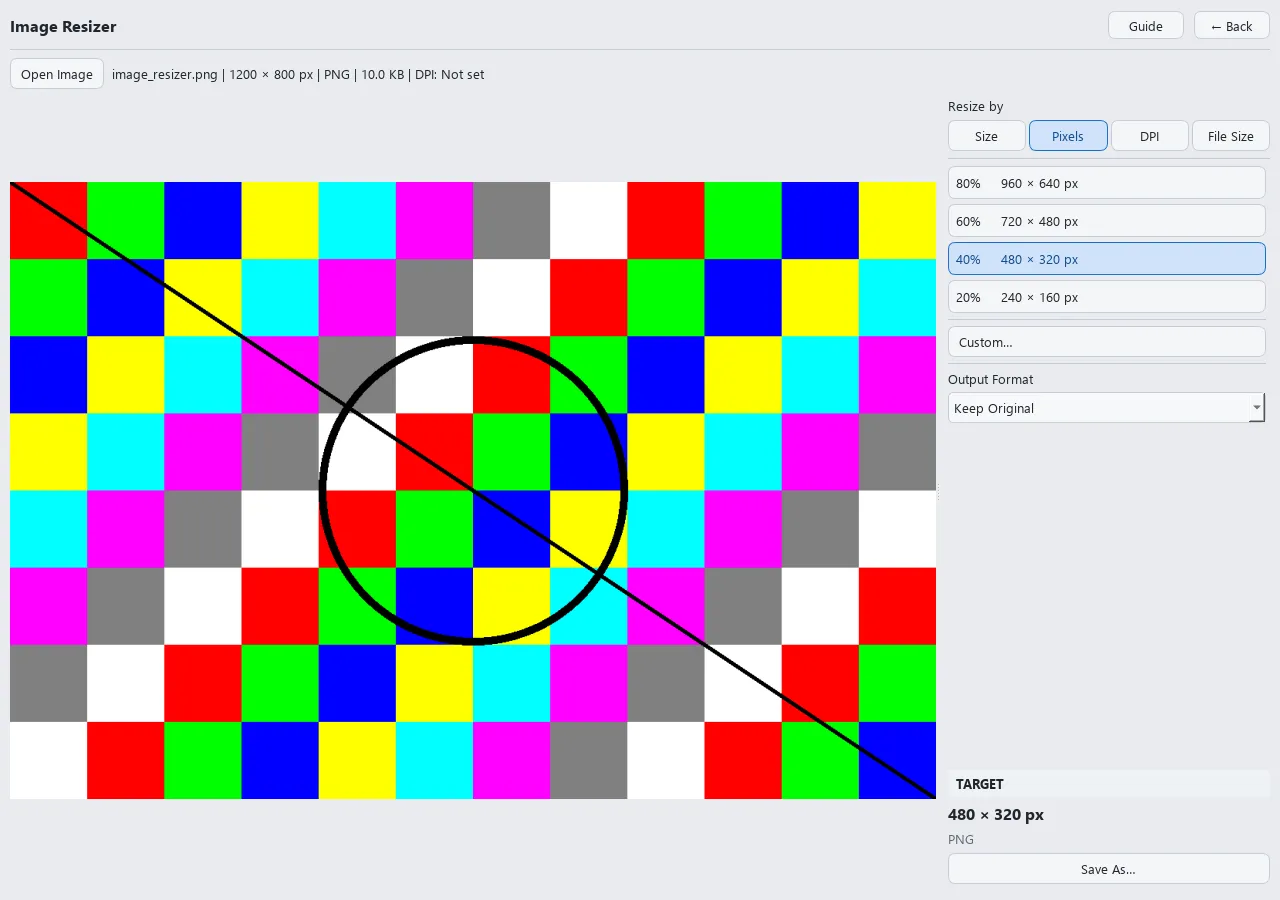

그림은 1200 × 800 px 이미지를 40%인 480 × 320 px로 저장하도록 설정한 상태입니다. Size와 DPI는 픽셀 수를 유지하며 인쇄 크기와 해상도 정보를 조절합니다. File Size는 JPEG·WEBP의 압축 품질로 목표 용량에 접근하므로 모든 용량을 정확히 맞출 수 있는 것은 아닙니다.

8) 한글·영문 글자 수 확인 — Text Counter

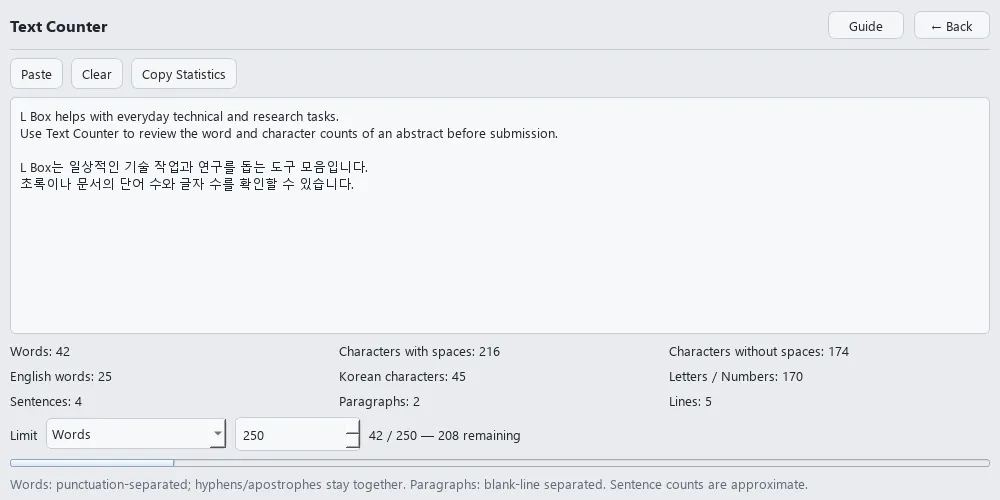

초록이나 문서의 내용을 입력하면 단어, 공백 포함·제외 문자, 문장과 문단 수를 실시간으로 확인할 수 있습니다. Limit에서 제한 기준과 수치를 선택하면 남은 분량이 표시되며, Copy Statistics로 통계를 복사할 수 있습니다.

문장 수는 근사치이며, 제출 사이트의 단어 계산 방식과 차이가 있을 수 있습니다. 입력한 텍스트는 자동 저장되지 않습니다.

9) 그 외 도구

• PDF Viewer: PDF 열람, 텍스트 선택, 한글·영문 OCR과 검색 가능한 PDF 저장을 지원합니다.
• Batch Renamer: 텍스트, 원본 이름, 일련번호와 메타데이터를 조합해 새 파일명을 미리 확인하고 일괄 변경합니다. 실행 취소는 해당 도구를 닫기 전까지 사용할 수 있습니다.
• Color Picker: 화면이나 이미지에서 색상을 선택하고 여러 형식의 색상 값을 복사합니다.
• YouTube Downloader: 별도로 설치된 yt-dlp를 이용해 영상을 내려받습니다. 다운로드 권한이 있는 콘텐츠에 사용해야 합니다.
• Reaction Test: Simple, Choice, Target, Go / No-Go 방식으로 반응 시간과 정확도를 측정합니다. 결과에는 화면과 입력 장치의 지연이 포함됩니다.

인터페이스와 사용 편의성

• Light, Dark, Sky, Green의 네 가지 테마
• General·Research 분류, 도구 숨기기와 최근 사용 순 정렬
• 도구별 사용 가이드와 예제 파일
• 창을 닫아도 현재 작업을 유지하는 시스템 트레이 모드
• 최소화되거나 트레이에 있는 L Box를 불러오는 Ctrl+Alt+L 전역 단축키
• 마지막 창 크기, 테마와 도구 표시 설정 자동 복원

설치 및 선택 구성 요소

압축을 푼 뒤 LBox/LBox.exe를 실행합니다. 실행 파일만 따로 옮기지 말고 _internal 폴더를 포함한 전체 LBox 폴더를 유지해야 합니다.

기본 도구는 별도의 설치 없이 사용할 수 있습니다. YouTube Downloader를 사용하려면 yt-dlp를 직접 설치하여 PATH에 등록해야 합니다. PDF OCR은 처음 사용할 때 안내에 따라 Tesseract와 필요한 한글·영문 언어 데이터를 사용자 폴더에 설치할 수 있습니다.

프로그램의 Help → About L Box → Open Source Licenses에서 포함된 오픈소스 구성 요소와 라이선스 문서를 확인할 수 있습니다.

주요 기능

• 그래프 이미지의 좌표를 추출하고 CSV로 저장하는 Plot Digitizer
• 래스터 이미지를 SVG로 변환하는 Figure Vectorizer
• 접촉각과 이미지 속 거리·각도·면적을 측정하는 분석 도구
• 이미지의 기공·입자를 분석하고 결과를 CSV로 내보내는 Void / Particle Analyzer
• OCR과 텍스트 선택을 지원하는 PDF Viewer
• 이미지 크기·인쇄 크기·DPI·파일 용량을 조절하는 Image Resizer
• 미리보기와 실행 취소를 지원하는 Batch Renamer
• Color Picker, Text Counter, Reaction Test 및 YouTube Downloader
• 네 가지 테마, 시스템 트레이, 전역 단축키와 도구별 예제

시스템 요구사항

64비트 Windows 10 또는 Windows 11. YouTube Downloader에는 PATH에 등록된 yt-dlp가 필요하며, PDF OCR 구성 요소를 처음 설치할 때는 인터넷 연결이 필요합니다.

설치 방법

ZIP 파일을 내려받아 압축을 푼 뒤 LBox 폴더의 LBox.exe를 실행합니다. _internal 폴더를 포함한 배포 폴더 전체를 같은 위치에 유지해야 하며, 실행 전 SHA-256과 디지털 서명을 확인할 수 있습니다.

변경 사항

첫 안정 릴리스입니다. 12개의 실용·연구 도구와 네 가지 테마, 시스템 트레이, 전역 단축키 및 도구별 예제를 포함합니다.

알려진 문제

자체 서명 인증서를 사용하므로 Windows에서 게시자를 즉시 신뢰하지 않을 수 있습니다. YouTube 다운로드는 별도로 설치한 yt-dlp의 지원 범위에 따르며, OCR 정확도는 문서와 이미지 품질에 따라 달라집니다.
